ANSYS PExprt是集磁路法和电磁场有限元分析于一体的电力电子设计工具，从软件自带的变换器电气参数、波形、数据库取出需要的铁心形状、绕组材料，自动优选更合适的变压器方案。
ANSYS PExprt将功率损耗和温升等作为设计基准值，一边进行评价一边变更各种参数，从而优选最佳的部件设计方案。另外，PExprt无缝集成的电磁场有限元分析工具，可以反映更精确的详细仿真结果。
适用领域
● 电感
— 波形型
● 变压器
— 变换器型：Buck/boost/buck-boost
● 耦合电感（波形型）
● Flyback
— 波形型
— 变换器型
功能和特点
标准库
● AVX、Electrical steel、Epcos、Ferroxcube、Magnetics、Micrometals、Steward、 TDK
性能分析
● 绕组损耗、铁心损耗、磁场强度、DC 及AC 电阻、RMS
电流、磁化电感、漏感、温升
等效电路输出功能
● ANSYS Simplorer/Ansoft SPICE/Pspice/Saber
二维有限元电磁场分析工具
● 集成PEmag 模块
利用库生成模型
选择库中自带的铁心形状、线型、材质等，可以优选符合特性需要的变压器。另外，可以一边变更设计参数，一边进行考虑3维效果的2维电磁场分析的评估。
设计和性能分析
根据形状、尺寸等参数，基于等效磁路法快速估算部件性能。开始到具体设计之前，可以作为概要设计灵活使用。可以仿真变压器行业经常需要测试的短路、开路等试验并验证结果。

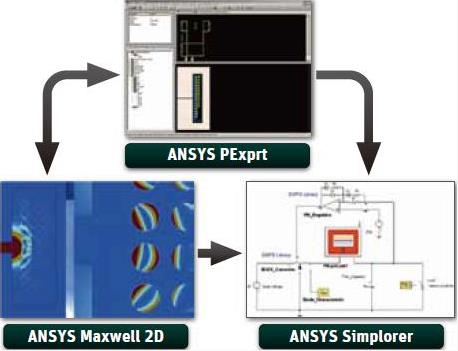

电磁场分析和电路仿真模型的自动生成
根据设定的设计参数自动生成二维电磁场分析模型，可以场图显示气隙附近的漏磁、线圈的趋肤效应、临近效应等。通过将电磁场分析输出含有寄生参数的等效电路，可以将考虑了场影响的高精度的部件模型简单加入到系统仿真并进行性能评估。
